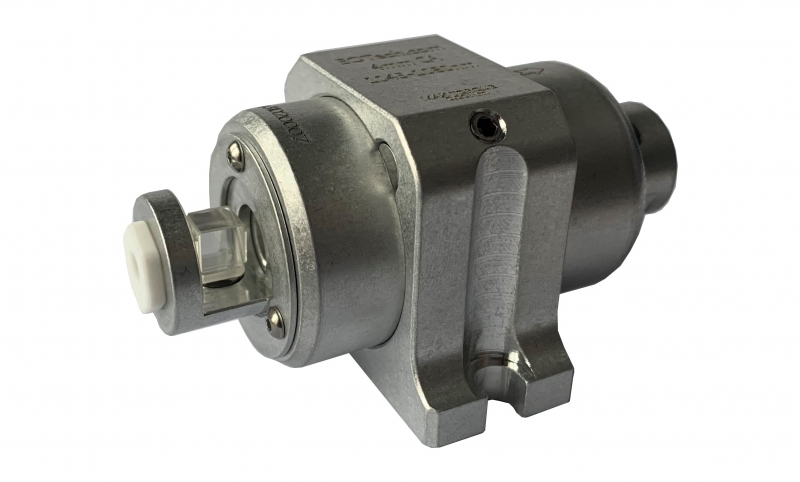

法拉第装置提供的PAVOS +超线大致1/10个 吸收和热透镜焦点偏移一个和理论上可以提供相对于标准PAVOS +隔离十倍降低非线性折射率。这样可以减少Kerr Lens的焦点偏移,并降低B积分,从而避免灾难性的全光束自聚焦。PAVOS + Ultra系列经过专门设计,可满足高功率和高能量的1 µm(1010 nm至1080 nm)激光器市场的需求,其稳定性能高达150 W的平均功率,而标准PAVOS +仅为80W。

对于在放大级之间具有较大距离的激光系统,PAVOS + Ultra减小的热透镜焦点偏移可带来更高的耦合效率和更简单的光学设计。
我们的PAVOS + Ultra旋转器提供业界最佳的激光可靠性和性能。PAVOS + Ultra系列法拉第器件可提供出色的隔离度,尤其是在较高的平均功率水平下,同时还能保持非常高的传输值。
EOT的PAVOS + Ultra产品依靠高Verdet常数,低吸收性材料的法拉第效应来使线性偏振光平面沿正向旋转,并具有45°的非互易反向旋转。
隔离器 |
|
| 最低限度 | 典型的 |
通光孔径 | 4毫米 |
最大限度。额定功率b | ≥125瓦 | ≥150瓦 |
峰值透射率c | ≥93% | ≥95% |
峰隔离度c | ≥30分贝d≥27分贝è | ≥33分贝d≥30分贝è |
回转 | 45°±2.0° | 45°±1.0° |
储存 温度范围 | -20ºC至60ºC |
|
损害阈值f | ≥6 J / cm 2 在10 ns时≥0.6J / cm 2 在8 ps时 | 10 ns时≥10J / cm 2≥1 J / cm 2 在8 ps时 |
产品规格可能会更改。所有产品均符合RoHS。
a 参见技术公告, PAVOS产品线的优势
b保证规格性能达到最大。额定功率,但设备已经过测试,功率大于400 W,无故障。
c 在客户指定的波长和温度下
d 1 / e 2光束直径≤透明孔径/ 2(50%侵入), ≤5mW功率
e 在1 / e 2光束直径≤透明孔径/ 2(50%侵入),最大限度。功率
f 受KTF晶体的限制。偏振器 在10 ns时合格≥10 J / cm 2。
对该器件有需求请联系兆亿。
应用领域
高平均功率应用
超快研发
微电子学
医疗系统与设备制造
微加工
粒子加速
特征
1/10个吸收和热透镜的焦点偏移与标准PAVOS一个
理论上非线性折射率低十倍
完全被动;无需调整
额定
功率达150 W
可与偏振分束器立方体或EOT的高性能薄膜偏振器一起使用
