高通推出全球首个5G Advanced-ready调制解调器及射频系统

2023/2/16 13:09:23
浏览次数: 5

    高通技术公司的第六代调制解调器到天线解决方案是首个5G Advanced-ready调制解调器及射频系统,5G Advanced是5G技术演进的下一阶段。骁龙X75引入全新架构、全新软件套件和多项全球首创特性以突破连接的边界,包括网络覆盖、时延、能效和移动性。骁龙X75的技术和创新赋能OEM厂商跨细分领域打造新一代体验,包括智能手机、移动宽带、汽车、计算、工业物联网、固定无线接入(FWA)和5G企业专网。


    ●   骁龙?X75 5G调制解调器及射频系统作为全球首个5G Advanced-ready调制解调器及射频系统,为智能手机连接树立新标杆。


    ●   骁龙X75还旨在面向全部关键垂直领域(包括汽车、PC和工业物联网等),推动5G下一阶段演进。


    ●   搭载骁龙X75的第三代高通?固定无线接入平台是全球首个全集成的5G Advanced-ready固定无线接入平台,用以支持5G固定互联网接入从而弥合数字鸿沟。


    2023年2月15日,圣迭戈——高通技术公司今日宣布推出一系列5G创新,旨在赋能智能网联边缘,并助力广泛行业打造新一代连接体验。


高通推出全球首个5G Advanced-ready调制解调器及射频系统

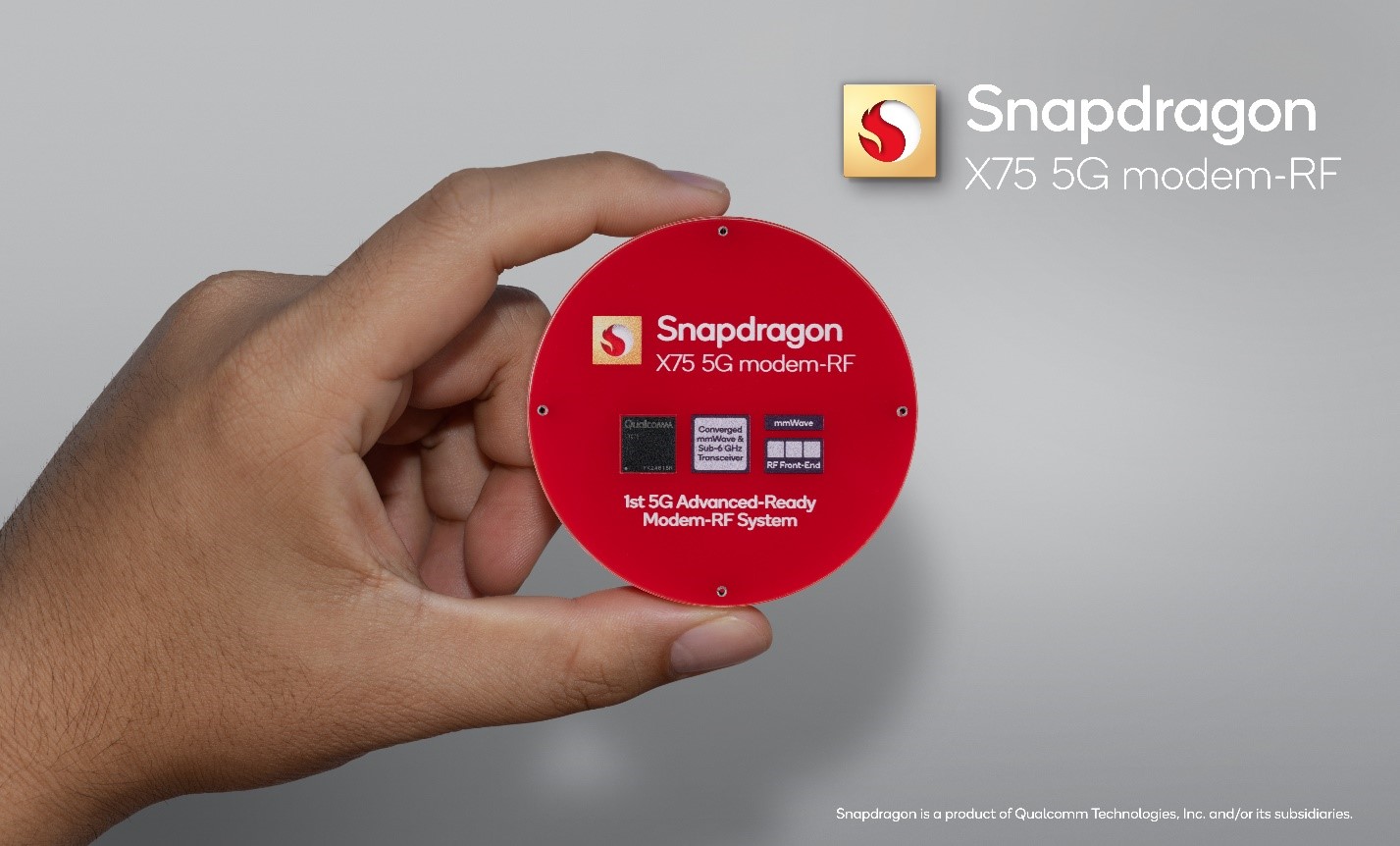

    骁龙X75和X72 5G调制解调器及射频系统


    骁龙X75是首个采用专用硬件张量加速器(第二代高通?5G AI处理器)的调制解调器及射频系统。第二代高通5G AI处理器的AI性能提升至第一代的2.5倍以上,同时引入了第二代高通?5G AI套件,具备AI赋能的全新优化特性,实现更高的连接速度、移动性、链路稳健性和定位精度以及更广的网络覆盖。高通5G AI套件支持多个基于AI的先进功能,包括全球首个传感器辅助的毫米波波束管理和第二代AI增强GNSS定位,上述功能对骁龙X75进行了独特优化,以实现卓越的5G性能。


    骁龙X75采用全新调制解调器到天线的可升级架构,专为可扩展性打造,带来出色的5G性能,其关键特性包括:


    ●   全球首个面向毫米波频段的十载波聚合、全球首个Sub-6GHz频段下行五载波聚合和FDD上行MIMO,从而支持卓越的频谱聚合和容量。


    ●   面向毫米波和Sub-6GHz频段的融合射频收发器,搭配全新第五代高通?QTM565毫米波天线模组,能够降低成本、电路板复杂性和功耗,并减少硬件占板面积。


    ●   高通?先进调制解调器及射频软件套件(Qualcomm?      Advanced Modem-RF Software Suite)进一步提升了用户场景(包括电梯、地铁、机场、停车场和游戏等)的持续性能表现。


    ●   基于AI的传感器辅助毫米波波束管理实现出色的连接可靠性,并提升AI增强的定位精度。


    ●   第四代高通?5G PowerSave和高通?射频能效套件(Qualcomm?      RF Power Efficiency Suite)能够延长电池续航。


    ●   第二代高通DSDA支持在两张SIM卡上同时使用5G/4G双数据连接。


    ●   第四代高通?Smart Transmit能助力快速、可靠、远距离的上传,目前也已包含对Snapdragon? Satellite的支持。


    高通技术公司高级副总裁兼蜂窝调制解调器和基础设施业务总经理马德嘉表示:“5G Advanced将连接技术提升至全新水平,助力推动智能网联边缘的发展。骁龙X75调制解调器及射频系统充分展示了高通在5G领域的全球领导力,该产品实现的创新成果包括硬件加速AI和对未来5G Advanced功能的支持,这将带来全新水平的5G性能并开启蜂窝通信的新阶段。”


    除了骁龙X75 5G调制解调器及射频系统,高通技术公司还宣布推出骁龙X72 5G调制解调器及射频系统——一款面向移动宽带应用主流市场进行优化的5G调制解调器到天线解决方案,支持数千兆比特的下载和上传速度。


    骁龙X75目前正在出样,商用终端预计将于2023年下半年发布。欲获取更多技术详情,请参阅博客文章和访问骁龙X75网页。


高通推出全球首个5G Advanced-ready调制解调器及射频系统

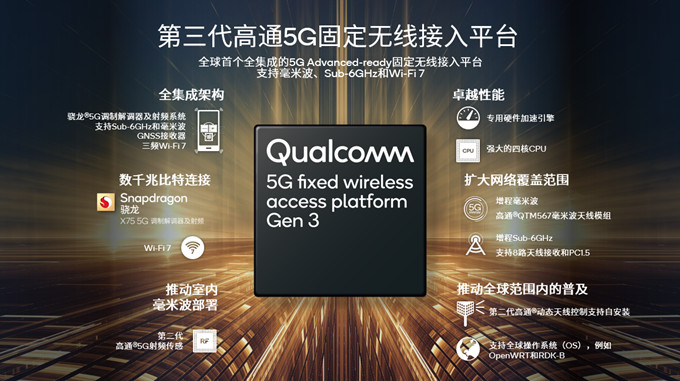

    第三代高通固定无线接入平台


    搭载骁龙X75的第三代高通固定无线接入平台是全球首个全集成的5G Advanced-ready固定无线接入平台,不仅支持毫米波、Sub-6GHz,还支持Wi-Fi 7以及10Gb的以太网能力。


    新平台凭借强大的四核CPU和专用硬件加速提供出色性能,旨在支持跨5G蜂窝、以太网和Wi-Fi的峰值性能。凭借上述增强功能,第三代高通固定无线接入平台将支持全新类型的全无线宽带,为家庭中几乎所有终端提供数千兆比特传输速度和有线般的低时延。此外,第三代高通固定无线接入平台将有助于为移动运营商提供广泛的应用和增值服务,并为他们带来成本高效的部署方式——通过5G无线网络为农村、郊区和人流密集的城市社区提供光纤般的互联网速度,推动固定无线接入在全球范围内的普及并进一步缩小数字鸿沟。


    除了由骁龙X75带来的功能之外,第三代高通固定无线接入平台的关键特性还包括:


    ●   融合毫米波和Sub-6GHz的硬件架构将减少占板面积,降低成本、电路板复杂性和功耗。


    ●   第二代高通?动态天线控制可增强自安装功能。


    ●   高通?射频传感套件可支持室内毫米波CPE部署。


    ●   高通?三频Wi-Fi 7支持高达320MHz信道和专业的多连接操作,带来超快、可靠、更低时延的连接,以及面向无缝网络覆盖的网状网络功能。


    ●   灵活的软件架构支持多种框架,包括OpenWRT和RDK-B。


    ●   通过双SIM卡,第三代高通固定无线接入平台支持5G双卡双通(DSDA)和双卡双待(DSDS)配置。
