RFSA3513TR7数字步进衰减器的规格参数、特性及应用
2025/4/3 14:05:54
浏览次数:
25
Qorvo的RFSA3513是一个5位数字步进衰减器（DSA），在整个31dB增益控制范围内具有高线性度，步长为1.0dB。RFSA3513使用串行控制接口。RFSA3513在2GHz时具有1.4dB的低插入损耗。外部地址引脚允许在单个总线上控制多达八个DSA。RFSA3513采用3mm x 3mm QFN封装。
规格参数
封装 / 箱体:QFN-16
衰减:31 dB
最大频率:6 GHz
阻抗:50 Ohms
位数:5 bit
通道数量:1 Channel
衰减器步长:1 dB
商标:Qorvo
介入损耗:1.4 dB
最大工作温度:+ 105 C
最小频率:5 MHz
最小工作温度:- 40 C
安装风格:SMD/SMT
工作电源电压:3 V to 5 V
封装:Reel
封装:Cut Tape
单位重量:47.683 mg
特性
•5位，31dB范围，1.0dB步进
•正在申请专利的电路架构；
•无过冲瞬态切换性能；
•频率范围5MHz至6000MHz；
•高线性，IIP3＞55dBm；
•串行控制接口；
•快速开关速度通常<120nsec；
•串行可寻址支持多达八个地址；
•单电源3V至5V操作；
•RF引脚没有直流电压，可以外部直流接地
•加电默认设置为最大衰减
应用
•2G至4G基站
•点对点
•WiMax/WiFi
•测试设备

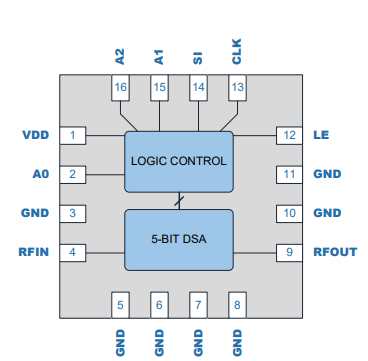

引脚配置
