AVA-223MP-DG+宽带放大器芯片的概述、特性及应用
2025/5/15 13:59:55
浏览次数:
9
Mini-Circuits的AVA-223MP-D+是一种宽带、高动态范围的MMIC放大器，采用GaAs pHEMT工艺制造，具有高输出功率和宽带增益。该放大器的工作频率为100 kHz至22 GHz，具有典型的+25.9 dBm P1dB、+27.7 dBm PSAT、3.1 dB NF和+37.9 dBm OIP3。该设备与50Ω匹配，尺寸仅为3.28 x 1.55 mm。

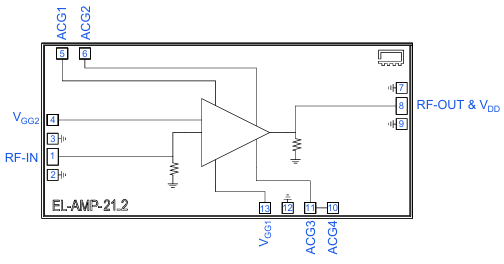

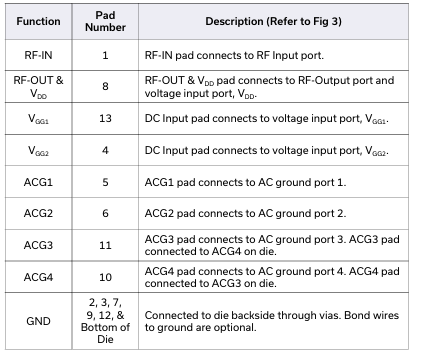

特性
宽带100 kHz至22 GHz
高饱和输出功率，典型。+27.7 dBm
OIP3高，典型。+37.9 dBm
典型低噪声系数。3.1分贝
4至22 GHz的正增益斜率
应用
测试和测量设备
5G MIMO和回程无线电
卫星通信
雷达、电子战和电子对抗防御系统
