SCW-2-332+功率分配器的概述、特征及应用分析
2025/7/10 14:47:12
浏览次数:
4
Mini-Circuits新型LTCC 0°功率分配器SCW-2-332+，提供操作性能和尺寸组合。出色的相位和幅度不平衡使该组件成为各种系统和子系统设计中使用的通用构建块。
特征

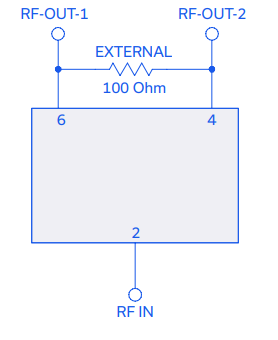

隔离电阻器，外部100欧姆
尺寸小（1.6x0.8mm）
ESD不敏感
温度稳定的LTCC技术
环绕式端子，具有出色的可焊性
成本低
应用
蜂窝通信
无线局域网
