频率补偿
LT1933 采用电流模式控制来调节输出，这大大简化了环路补偿。特别地，LT1933 的稳定并不依赖输出电容的等效串联电阻（ESR），因此可以使用陶瓷电容，以实现低输出纹波和小尺寸电路。

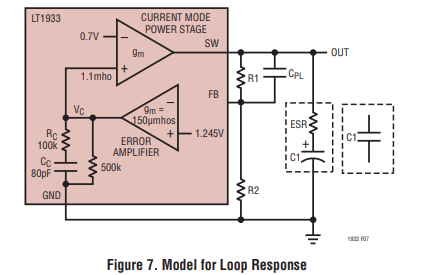

图 7 给出了 LT1933 控制环路的等效电路。误差放大器为一只具有有限输出阻抗的跨导放大器。功率级（含调制器、功率开关和电感）被建模为另一只跨导放大器，其输出电流与 Vc 节点电压成正比。注意：输出电容对该电流进行积分，而 Vc 节点上的电容 Cc 又对误差放大器输出电流进行积分，于是在环路中形成两个极点；电阻 Rc 引入一个零点。
在采用推荐输出电容的情况下，环路 crossover（穿越频率）高于 RcCc 零点，上述简单模型即可良好适用，只要电感值不是过高，且 crossover 远低于开关频率。
若使用更大容量的陶瓷电容（ESR 极低），crossover 可能降低，此时在反馈分压器两端并联一只相位超前电容 CpL，可改善相位裕量与瞬态响应。
对于大容量电解电容，其 ESR 可能足够高而额外引入一个零点，此时相位超前电容或许就不再必要。
若实际输出电容与推荐值不同，应在所有工况（负载电流、输入电压、温度）下重新检验稳定性。
