FET 输入缓冲器
由于 AD8436 的 rms 核心 Vin-I 输入电阻值为 8 kΩ，因此在 rms-to-dc 转换器和有限阻抗源之间通常使用高输入阻抗缓冲器。可选的 JFET 输入运算放大器可最小化衰减，并隔离公共输入端器件（如电阻分压器或用于端接电流互感器的电阻）。FET 缓冲器的宽带宽与 rms 核心带宽良好匹配，因此不会因串联带宽效应而丢失信息。尽管输入缓冲器消耗的电流很小，但其电源可以独立接入，并且可以断开以降低功耗。
芯片上提供了可选的匹配 10 kΩ 输入和反馈电阻。输入缓冲器的 3 dB 带宽在 10 mV rms 输入时为 2.7 MHz，在 1 V rms 输入时约为 1.5 MHz。如果需要，该放大器的增益和带宽足以满足需要适度增益或响应增强至几百千赫兹(kHz)的应用场景。
精密输出缓冲器
精密输出缓冲器是一个双极性输入放大器，经过激光微调以消除输入失调电压误差。与输入缓冲器一样，其电源电流非常低（通常 <50 µA），如果不需要缓冲器，可以断开电源以节省功耗。如果缓冲器电源引脚断开，请确保同相输入端也与核心输出端(OUT)断开。虽然缓冲器的输入电流非常低，但一个与反相输入端串联的激光微调 16 kΩ 电阻可以抵消任何自偏置失调电压。

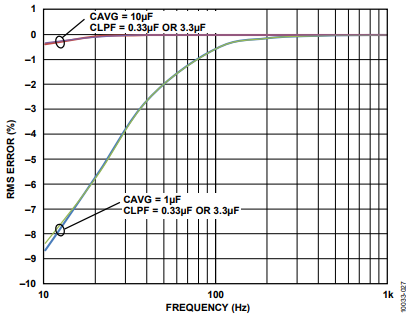

输出缓冲器可以使用"应用信息"部分所示的电路配置为单极或双极低通滤波器。这样可以减小残余输出纹波，而不会影响转换后的直流输出。当响应接近带宽的低频端时，纹波会上升，这取决于平均值电容的值。下图显示了平均值电容和滤波电容四种组合的效果。虽然滤波电容可以减小任何给定频率下的纹波，但直流误差不受影响。当然，可以选择更大值的平均值电容，但成本更高。使用低通滤波器的优点是，小值的滤波电容与 16 kΩ 输出电阻配合使用，可以减小纹波并允许使用更小的平均值电容，从而实现成本节约。对于工作频率至 40 Hz 的情况，推荐的电容值为：平均值电容 10 µF，滤波电容 3.3 µF。
