运算放大器有哪三种基本电路

2023/3/3 14:32:54
浏览次数: 2

运算放大器有共发射极放大电路、分压式偏置共发射极放大电路、射极输出器三种基本电路。

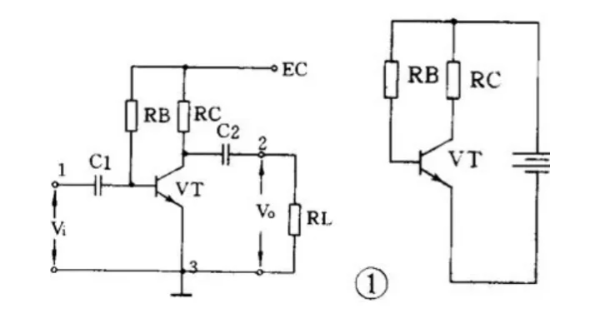

共发射极放大电路是共发射极放大电路。C1是输入电容，C2是输出电容，三极管VT就是起放大作用的器件，RB是基极偏置电阻,RC是集电极负载电阻。1、3端是输入，2、3端是输出。3端是公共点，通常是接地的，也称“地”端。静态时的直流通路见图1右。

运算放大器有哪三种基本电路


电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

运算放大器有哪三种基本电路
