QPQ6108补偿型声表面波（TC-SAW）双工器产品介绍

2023/4/3 10:31:54

浏览次数: 1

QPQ6108产品介绍

定义

QPQ6108 是一款高性能温度补偿型声表面波（TC-SAW）双工器，专为 Band 8 上行/下行链路应用设计。

该器件提供低插入损耗与高抑制比，使其成为小型基站（Small Cells）的理想选择。QPQ6108 采用紧凑型无铅表面贴装封装（SMP），尺寸为 2.00 mm × 2.50 mm × 0.87 mm，并符合 RoHS 环保标准。

特性

•35 MHz带宽——频带8上行链路和下行链路

•温度补偿

•高衰减

•低损耗

•无需外部匹配

•单输入、单输出操作

•小尺寸：2.00毫米x 2.50 mm x 0.87 mm

•表面安装封装（SMP）

•符合RoHS标准，无铅

应用

Band 8（第 8 频段）

基站基础设施

小型基站中继器 / 信号放大器

路由器

LTE 数据卡 / USB 上网卡

通用无线设备

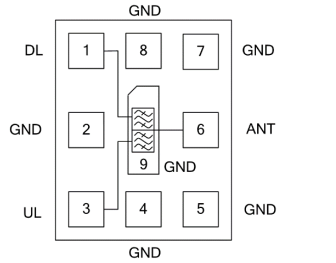

功能框图
