HMC532LP4E采用SMT封装的VCO，带有缓冲放大器

2023/4/4 11:56:51
浏览次数: 2

HMC532LP4(E)是一款GaAsInGaP异质结双极性晶体管(HBT)MMICVCO，带有集成谐振器、负电阻器件、变容二极管、缓冲放大器。该VCO电子元器件在7.1至7.9GHz的频率下工作，由于振荡器的单芯片结构，其相位噪声性能在不同的温度、冲击、振动条件下均非常出色。

功率输出为+14dBm（典型值），采用+3V单电源，功耗85mA。该电压控制振荡器采用无引脚QFN4x4mm表贴封装。

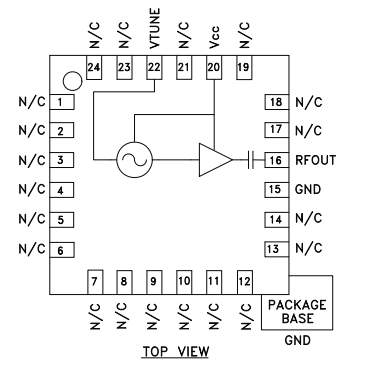

HMC532LP4E采用SMT封装的VCO，带有缓冲放大器

应用

VSAT无线电

点对点/多点无线电

测试设备和工业控制

军事最终用途
