ADP-2-1+组合器的性能参数及功能

2023/9/12 14:11:05
浏览次数: 2

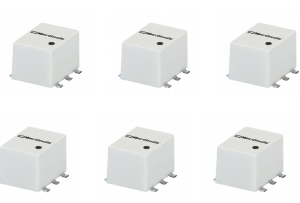

ADP-2-1+是一款组合器，工作频率最小0.5MHz，工作频率最大400MHz，最大1dB插入损耗，符合ROHS标准，CD636外壳，6针，最大输入功率(连续波)26.99 dBm，射频/微波设备类型为分离器和组合器，采用表面黏着的方式进行安装。

ADP-2-1+组合器的性能参数及功能

功能


宽带，50Ω

插入损耗低

极好的振幅不平衡

相位不平衡良好

可水洗

小型塑料外壳
