NPA1007宽带高功率放大器的功能及特性

2023/9/15 11:14:26
浏览次数: 1

NPA1007是一款宽带GaN功率放大器，针对20 - 2500 MHz工作频率进行了优化。该放大器专为饱和线性工作而设计，输出电平高达10 W (40 dBm)，采用无铅6 x 5 mm 8引脚PDFN塑料封装。NPA1007非常适合测试和测量、国防通信、陆地移动无线电和无线基础设施中的通用窄带至宽带应用。

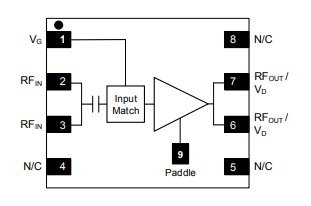

NPA1007宽带高功率放大器的功能及特性

特性

硅上GaN HEMT D模放大器

100%射频测试

42%PAE@2500 MHz

13.5 dB增益@2500 MHz

28 V操作

20-2500 MHz的宽带操作

适用于线性和饱和应用

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
