MAAM-011101-TR1000宽带低功率放大器

2023/9/26 14:31:13
浏览次数: 3

MAAM-011101的工作频率为4至20 GHz，典型增益为16 dB，输出功率为+18 dBm。输入和输出完全匹配到50？典型的回波损耗优于12dB。小信号线性度通常为+30dBm，反向隔离优于28dB。该设备要求最低+5V，通常为+8V，标准操作要求最高+10V。典型的电流为45mA。

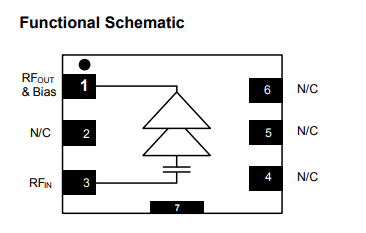

MAAM-011101-TR1000宽带低功率放大器

典型的用途是需要小尺寸和高性能的系统缓冲放大器、增益块、混频器LO驱动器、功率放大器驱动器。典型应用于WiFi、WiMAX、点对点无线电、IMS、电子战、航空航天和国防。MAAM-011101封装在1.5 x 1.2毫米的无引线封装中，体积较小，但可以使用标准的取放装配设备进行处理和固定。它采用GaAs工艺制造，其特点是完全钝化，以提高性能和可靠性。
在线留言询价
