MAX1759EUB+T射频芯片的功能分析

2023/10/13 14:24:01
浏览次数: 2

MAX1759是一种降压/升压调节电荷泵，可从单个锂离子（Li+）电池或用于小型手持便携式设备的两个或三个镍氢或碱性电池产生调节输出电压。MAX1759在+1.6V至+5.5V的宽输入电压范围内工作，并产生固定的3.3V或可调（2.5V至5.5V）输出（双模式）。Maxim独特的电荷泵架构允许输入电压高于或低于调节的输出电压。尽管MAX1759的工作频率高达1.5MHz，但它仍能保持较低的50µA静态电源电流。

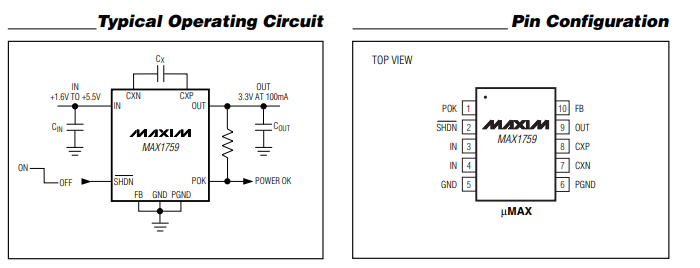

MAX1759EUB+T射频芯片的功能分析

点击购买：MAX1759EUB+T

该设备被设计为一个非常紧凑的降压/升压转换器，只需要三个小陶瓷电容器就可以构建一个完整的DC-DC转换器，该转换器能够从+2.5V输入产生保证的100mA（最小）输出电流。为了增加灵活性，MAX1759还包括一个开漏电源OK（POK）输出，当输出电压处于调节状态时发出信号。

MAX1759采用节省空间的10引脚µMAX封装，高1.09mm，尺寸为8引脚SO的一半。
