CMA-84+高动态范围的宽带单片放大器

2023/10/18 13:14:41
浏览次数: 7

Mini Circuits的CMA-84+是一款提供高动态范围的宽带单片放大器。它使用获得专利的瞬态保护达林顿配置电路结构，并使用InGaP HBT技术制造。放大器被结合到多层集成LTCC基板上，然后在受控的氮气气氛下用镀金盖子、共晶Au-Sn焊料和Ni-Pd-Au终端饰面密封。CMA系列放大器能够满足MIL对严重泄漏、细微泄漏、热冲击、振动、加速度、机械冲击和HTOL的要求。如果要求，可以进行测试。

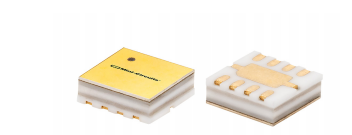

CMA-84+高动态范围的宽带单片放大器

特性

陶瓷，密封，充氮

高IP3，+38 dBm

高增益，24 dB

高POUT，+21 dBm
