TDC-10-2+定向耦合器的性能参数及特性

2023/11/20 15:23:52
浏览次数: 1

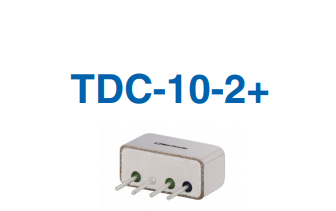

TDC-10-2+是一款定向耦合器，最小5MHz，最大1000MHz，最大2dB插入损耗，符合ROHS标准，密封，外壳B02，4针。其最大输入功率(连续波)为26.99 dBm，需要在-55摄氏度到100摄氏度之间进行工作。因此常常被应用在通信接收机和发射机、VHF/UHF以及仪表等应用中。

TDC-10-2+定向耦合器的性能参数及特性

具备的特性


宽带，5至1000 MHz

出色的指向性，典型值为25dB。

坚固的焊接外壳，密封
