ROS-3360R+压控振荡器的功能及特性分析

2023/11/20 15:41:44
浏览次数: 2

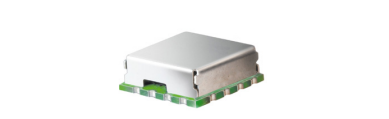

ROS-3360R+是一款压控振荡器，设计用于卫星系统和雷达应用，工作频率为2120至3360 MHz。ROS-3360R+封装在金属外壳中（尺寸为.500“x.500”x.180“），以屏蔽不需要的信号和噪音。

ROS-3360R+压控振荡器的功能及特性分析

特性

低相位噪声，-93 dBc/Hz典型值@10kHz偏移

低推挤，1.5 MHz/V典型。

可水洗

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
