ZEQ-5-292-S+均衡器的功能特性及电气规格书

2023/11/27 13:40:46
浏览次数: 5

ZEQ-5-292-S+是一款50W同轴斜坡均衡器。该型号在1300-2900 MHz的“L和S波段”频率范围内具有出色的性能，衰减斜率偏差最小。

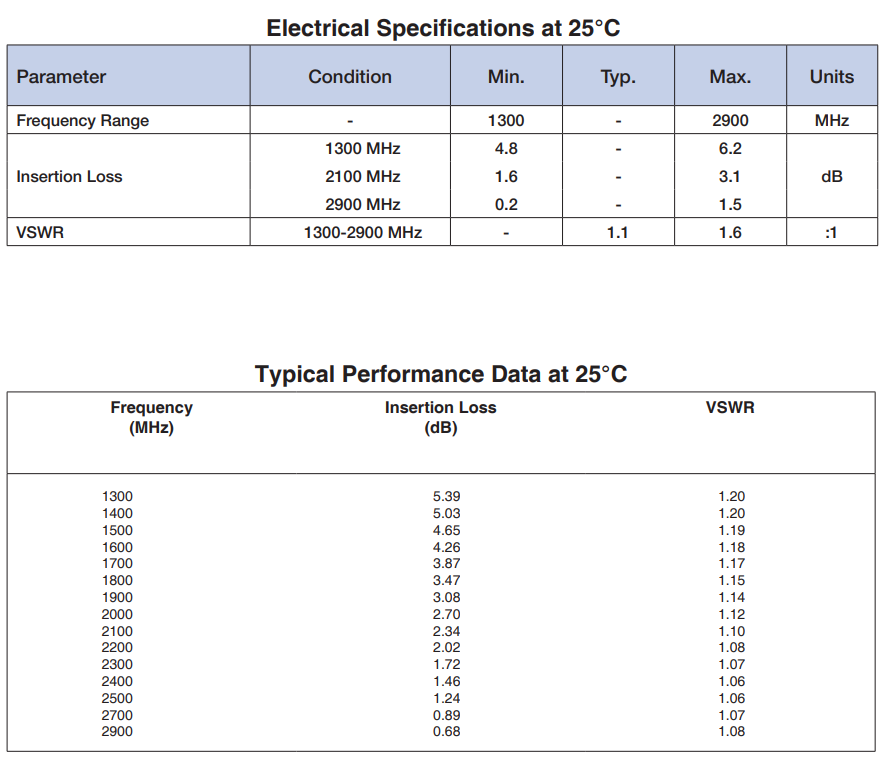

ZEQ-5-292-S+均衡器的功能特性及电气规格书

特性

通带匹配良好

衰减斜率的最小偏差±0.4 dB

连接包

ZEQ-5-292-S+均衡器的功能特性及电气规格书
