KAT-2-D+衰减器的功能及特性分析

2023/11/27 15:31:29
浏览次数: 4

KAT-2-D+是一种吸收衰减器芯片，采用高度重复的MMIC工艺制造，包括在GaAs衬底上的薄膜电阻器。KAT-2-D+衰减器芯片包含晶片通孔，以实现低热阻和宽带操作。

特性

超宽带，直流至43.5 GHz

出色的动力操控，最高2W

接地平面连续，便于安装

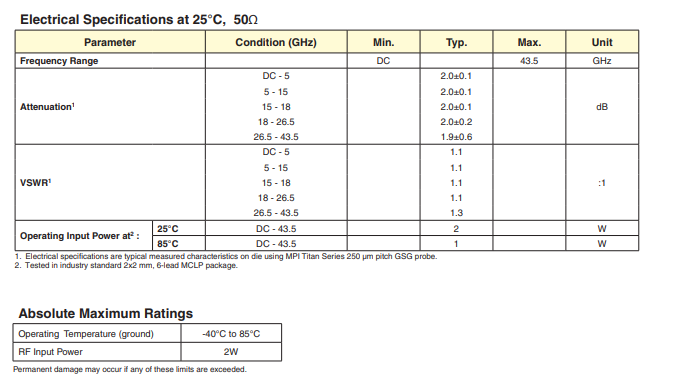

KAT-2-D+衰减器的功能及特性分析

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
