KAT-30-D+衰减器芯片的功能及特性

2023/11/27 15:40:06
浏览次数: 6

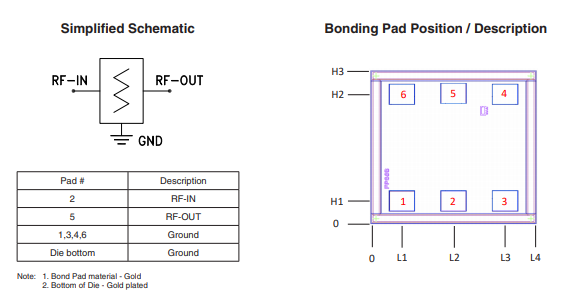

KAT-30-D+是一种吸收衰减器芯片，采用高度重复的MMIC工艺制造，包括在GaAs衬底上的薄膜电阻器。KAT-30-D+衰减器管芯包含晶片通孔，以实现低热阻和宽带操作。

KAT-30-D+衰减器芯片的功能及特性

特性

宽带宽，直流至43.5 GHz

卓越的衰减精度和平坦度

卓越的功率处理，最高可达1.0W
