TCBT-6G+监视器三通DC块的性能参数及应用

2023/11/27 15:43:32
浏览次数: 4

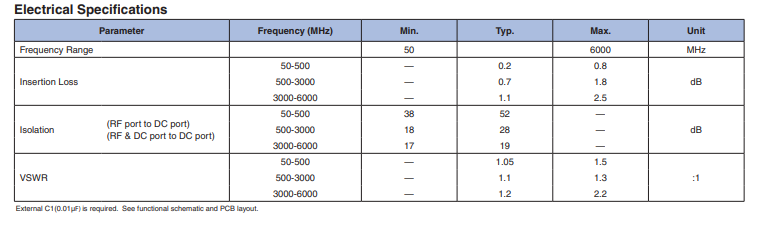

TCBT-6G+是一款监视器三通DC块，工作频率最小50MHz，最大6000MHz，具有最大2.5dB插入损耗，0.150 X 0.150英寸，并且符合ROHS标准，微型，GU1041外壳，4针。其特性阻抗为50 Ω，需要在-40摄氏度到85摄氏度之间进行工作。

常见应用


偏置放大器

激光二极管的偏置

有源天线的偏置

TCBT-6G+监视器三通DC块的性能参数及应用

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
在线留言询价
