TCBT-14R+偏置器的功能及特性分析

2023/11/27 15:49:04
浏览次数: 5

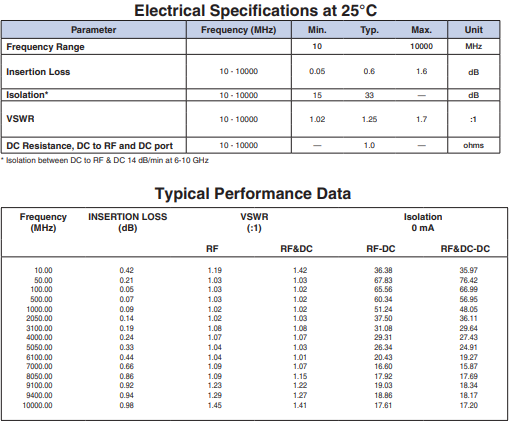

TCBT-14R+表面安装偏置三通提供了出色的应用通用性，覆盖了10 MHz至10 GHz的超宽频率范围，在频带上具有出色的隔离性能。它的微型封装和表面安装空间高效，适用于自动取放操作。TCBT-14R+设计用于处理30 dBm的射频功率和200 mA的输入电流，是许多通信和测试应用的理想选择，包括放大器和MMIC的偏置、激光二极管和有源天线。

特性

宽带，10至10000 MHz

插入损耗低，典型值0.6dB。

优异的VSWR，典型值为1.25:1。

微型表面安装0.15“x0.15”

可水洗

TCBT-14R+偏置器的功能及特性分析
