ZX75-2R15+电子元器件的功能及特性

2023/11/28 14:42:24
浏览次数: 3

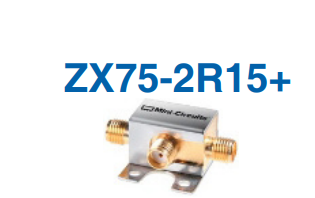

ZX75-2R15+是一种低通+高通组合器件。低通端口设计用于DC至20 MHz，高通端口设计用于950至2150 MHz。该双工器用于传递IF、导频载波或时钟同步信号。该双工器还可用于汽车电子、卫星系统、点对点无线电和多频带无线电系统。

ZX75-2R15+电子元器件的功能及特性

特性

插入损耗低

50Ω 阻抗

低通和高通滤波器的组合

连接包
