WP4R1+组合器的性能参数及特性分析

2023/12/4 16:03:20
浏览次数: 2

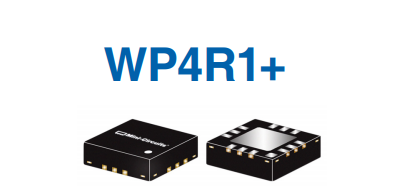

WP4R1+是一款组合器，工作频率最小2000MHz，最大3000MHz，最大2.1dB插入损耗，符合ROHS标准，外壳DQ1225，12针，最大输入功率(连续波)的值为31.76 dBm，需要在-40摄氏度到85摄氏度之间进行工作，并且采用表面黏着的方式进行安装。

WP4R1+组合器的性能参数及特性分析

特性


相位不平衡良好，典型值为2度。

振幅不平衡良好，典型值为0.15 dB。

小尺寸，.118“x.118”x.035“

高ESD水平

可水洗
