HMC552LP4ETR原理图各脚功能电路原理、引脚图及功能

2023/12/6 16:10:17
浏览次数: 3

HMC552LP4和HMC552LP4E是高线性、双平衡转换器IC，工作频率为1.6至3.0 GHz，提供+25 dBm的输入三阶截距点。LO放大器输出和高动态范围混频器输入的位置使得外部LO滤波器可以串联放置在它们之间。该转换器提供30dB的LO到RF隔离，是上变频器和下变频器应用的理想选择。

IC通过消耗62毫安电流的单个+5V电源工作，并接受-4至+4 dBm的LO驱动电平。该设计不需要外部巴伦，并且支持DC和1GHz之间的IF频率。HMC552LP4和HMC552LP4E是与HMC551LP4和NMC551LP4E兼容的引脚对引脚，其工作频率为0.8至1.2 GHz。

特性

输入IP3:+25 dBm

低输入LO驱动：-4至+4 dBm

LO至RF隔离：30 dB

低转换损耗：8 dB

单个正极电源：+5V@62 mA

符合RoHS标准的4x4毫米QFN封装

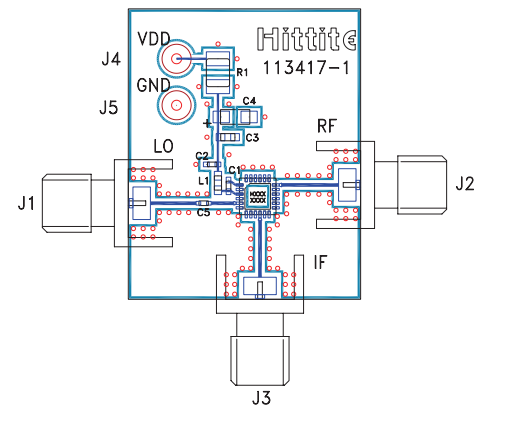

HMC552LP4ETR原理图各脚功能电路原理、引脚图及功能

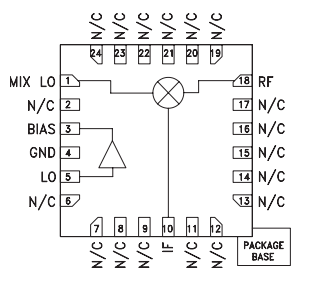

HMC552LP4ETR原理图各脚功能电路原理、引脚图及功能
