HMC286E功能电路原理以及引脚图资料

2023/12/6 16:33:50
浏览次数: 13

HMC286和HMC286E是用于2.3至2.5 GHz扩频应用的低成本低噪声放大器（LNA）。LNA通过仅消耗8.5mA的单个正+3V电源提供19 dB的增益和1.7 dB的噪声系数。典型的输出1 dB压缩点在2.4 GHz时为+6 dBm。紧凑型LNA设计利用片上匹配实现可重复的增益和噪声图形性能。此外，消除外部匹配电路还减小了LNA功能的总体尺寸。HMC286和HMC286E旨在满足PCMCIA平台的尺寸限制，并使用占用0.118“x 0.118”的SOT26封装，这使它们成为一个小型的完全集成的解决方案，可以轻松地与其他2.4 GHz ASIC一起实现。

特性

2.4 GHz LNA

噪声系数：1.7 dB

增益：19 dB

单电源：+3V

无外部组件

超小型SOT26封装

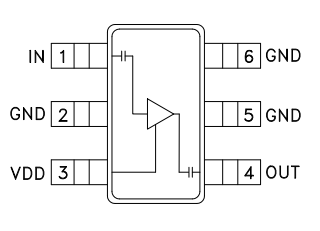

HMC286E功能电路原理以及引脚图资料

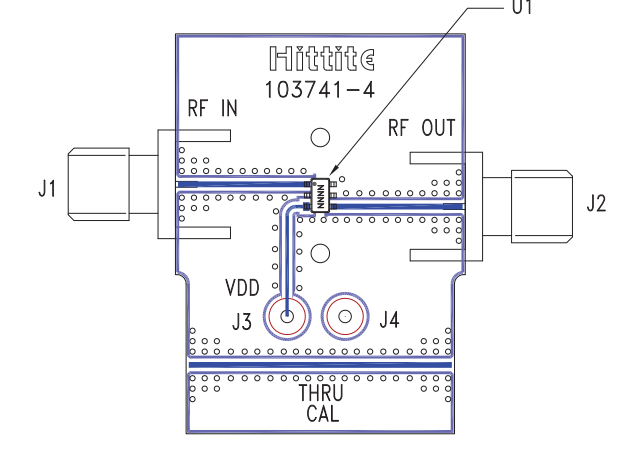

HMC286E功能电路原理以及引脚图资料
