PGA204AU功能电路原理以及引脚图资料

2023/12/7 16:21:06
浏览次数: 2

PGA204和PGA205是低成本的通用可编程增益仪器放大器，提供卓越的精度。增益以数字方式选择：PGA204 1、10、100、1000和PGA205 1、2、4、8V/V。PGA204和PGA205的精度、多功能性和低成本使其成为广泛应用的理想选择。增益由两条TTL或CMOS兼容的地址线A0和A1选择。内部输入保护可以在模拟输入上承受高达±40V的电压而不会损坏。

PGA204和PGA205经过激光微调，可实现极低的偏移电压（50µV）、漂移（0.25µV/°C）和高共模抑制（G=1000时为115dB）。它们的电源电压低至±4.5V，可用于电池供电系统。静态电流为5mA。PGA204和PGA205有16引脚塑料DIP和SOL-16表面安装封装，适用于&3150；温度范围为40°C至+85°C。

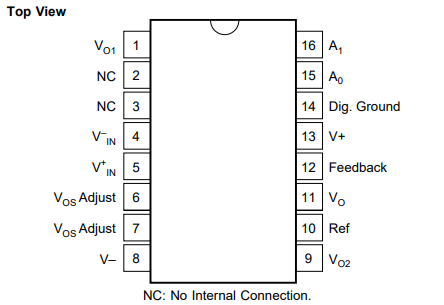

PGA204AU功能电路原理以及引脚图资料
在线留言询价
