SN74LVC1G08DBVR单路双输入正与门特性以及引脚图资料

2023/12/7 16:33:41

浏览次数: 6

SN74LVC1G08是一种高驱动CMOS器件，可用于实现具有高输出驱动的AND逻辑，例如LED应用。它可以在3.3 V下产生24 mA的驱动电流，非常适合驱动多个输出，适用于高达100 MHz的高速应用。输入具有5.5 V的耐受性，使其能够向下转换为VCC

SN74LVC1G08 单路双输入正与门特性

• 采用具有 0.5mm 间距的超小型 0.64mm2

封装 (DPW)

• 支持 5V VCC 运行

• 输入电压高达 5.5V

• 支持向下转换到 VCC

• 电压为 3.3V 时，tpd 最大值为 3.6ns

• 低功耗，ICC 最大值为 10μA

• 电压为 3.3V 时，输出驱动为 ±24mA

• Ioff 支持带电插入、局部关断模式和后驱动保护

• 闩锁性能超过 100mA，

符合 JESD 78 II 类规范

• ESD 保护性能超过 JESD 22 规范要求

– 2000V 人体放电模型 (A114-A)

– 200V 机器模型 (A115-A)

– 1000V 充电器件模型 (C101)

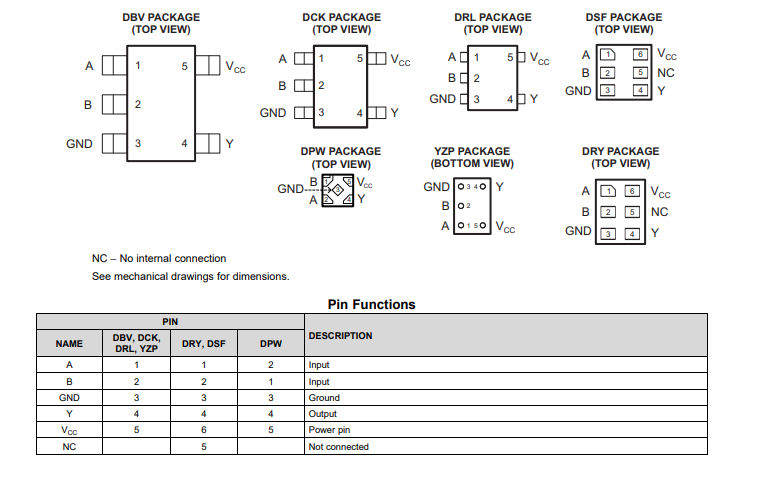

SN74LVC1G08DBVR单路双输入正与门特性以及引脚图资料
