STM32F427VIT6功能电路原理以及引脚图资料

2023/12/7 16:41:07
浏览次数: 4

STM32F427xx和STM32F429xx设备基于高性能Arm®Cortex®-M4 32位RISC内核，工作频率高达180 MHz。Cortex-M4内核具有浮点单元（FPU）单精度，支持所有Arm®单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和一个增强应用程序安全性的内存保护单元（MPU）。

STM32F427xx和STM32F429xx设备包含高速嵌入式存储器（高达2M字节的闪存，高达256K字节的SRAM）、高达4K字节的备份SRAM，以及连接到两条APB总线、两条AHB总线和一个32位多AHB总线矩阵的一系列增强型I/O和外围设备。

所有设备都提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器，包括两个用于电机控制的PWM定时器和两个通用32位定时器。

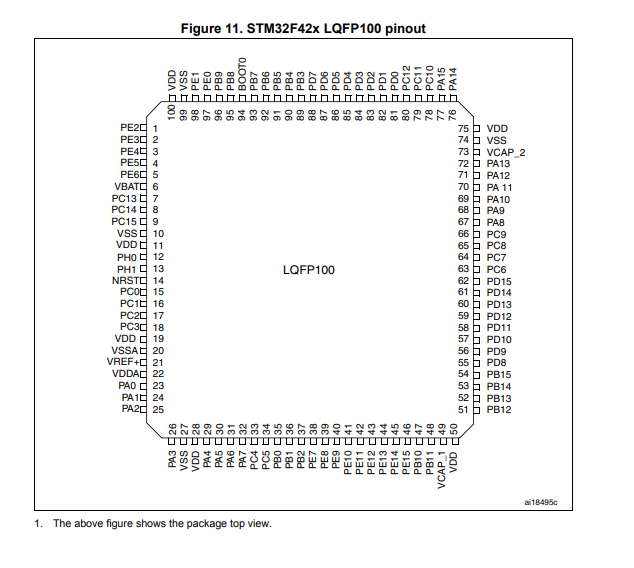

STM32F427VIT6功能电路原理以及引脚图资料
