AD9172BBPZ数模转换器功能电路原理以及引脚图资料

2023/12/7 17:08:38
浏览次数: 7

AD9172 是一款支持 12.6 GSPS 的 DAC 采样速率的高性能双通道 16 位数模转换器 (DAC)。该器件采用 8 线 15 Gbps JESD204B 数据输入端口、高性能片内 DAC 时钟倍频器和数字信号处理功能，适用于单频段和多频段直接到射频 (RF) 无线应用场合。

除此之外，AD9172 采用 144 球 BGA_ED 封装。能够支持单频段和多频段无线应用，每个 RF DAC 具有三个可旁路复用数据输入通道，最大复用数据输入速率为 1.5 GSPS。每个输入通道具有 1 个独立的 NCO。 超宽带通道旁路模式，支持高达 3 GSPS（16 位分辨率）和 4 GSPS（12 位分辨率）的数据速率。 低功耗双路转换器降低了高带宽和多通道应用所需的功耗大小。

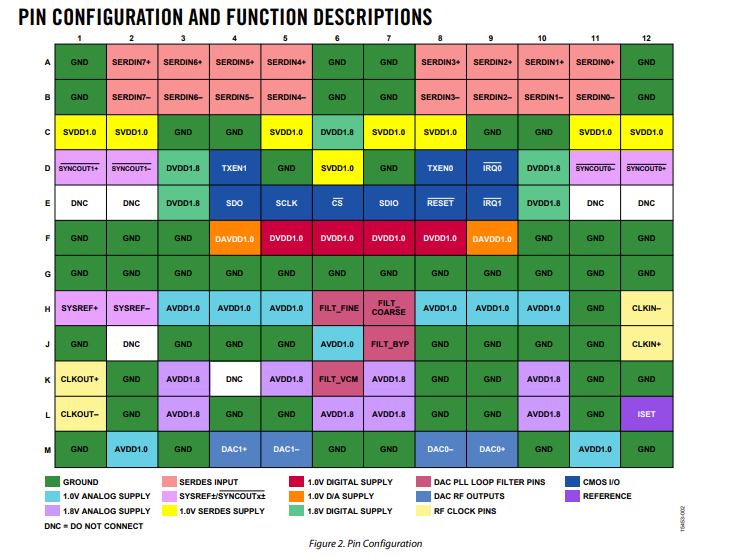

AD9172BBPZ数模转换器功能电路原理以及引脚图资料
