AD5933YRSZ-REEL7集成电路功能电路原理以及引脚功能图

2023/12/8 14:23:53
浏览次数: 3

AD5933是一款高精度的阻抗转换器系统解决方案，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。校准之后，很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成，寄存器内容可以从串行I2C接口读取。

特性

可编程输出峰峰值激励电压，输出频率最高达100 kHz

可编程频率扫描功能和串行I2C®接口

频率分辨率：27位(<0.1 Hz)

阻抗测量范围：1 kΩ至10 MΩ

利用附加电路可测量100 Ω至1 kΩ阻抗

内部温度传感器(±2°C)

内部系统时钟选项

内部系统时钟选项

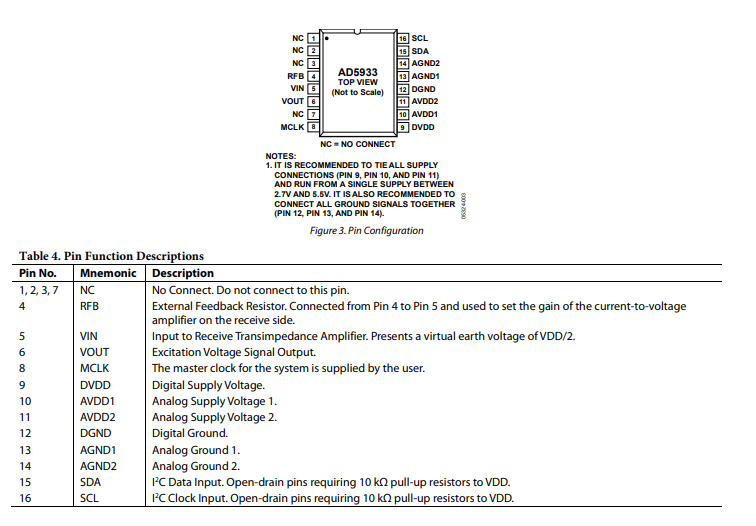

AD5933YRSZ-REEL7集成电路功能电路原理以及引脚功能图
