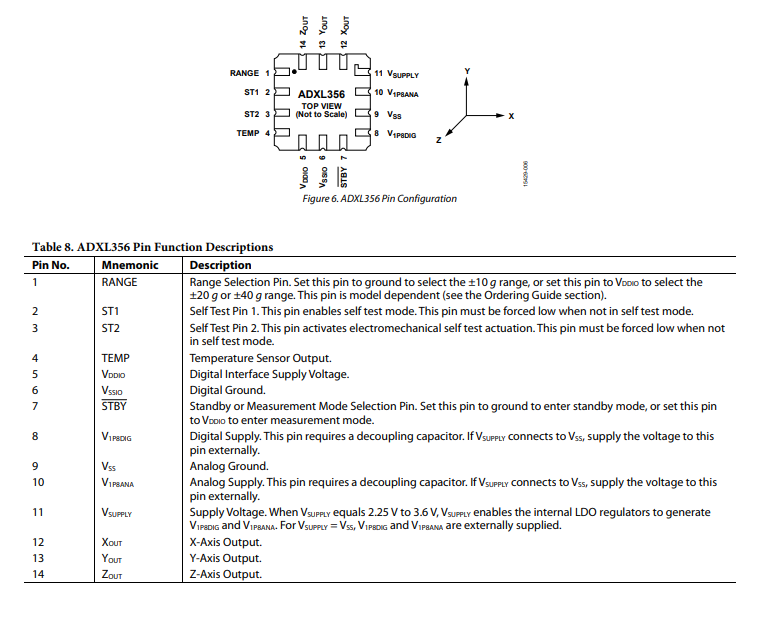

ADXL357BEZ-RL7集成电路功能电路原理以及引脚功能图

2023/12/8 14:28:27
浏览次数: 19

ADXL357多功能引脚名称仅可由串行外设接口(SPI)或受限I2C接口的相关功能引用。 模拟输出ADXL356和数字输出ADXL357均为低噪声密度、低0 g失调漂移、低功耗、3轴加速度计，具有可选测量范围。ADXL356B支持±10 g和±20 g范围，ADXL356C支持±10 g和±40 g范围，ADXL357支持±10 g、±20 g和±40 g范围。

ADXL356/ADXL357在温度范围内提供低噪声、小失调漂移和长期稳定性，可实现校准工作量极小的精密应用。低失调、低噪声和低功耗ADXL357可在高振动环境下实现精确的倾斜测量。ADXL356在更高频率范围内具有低噪声特性，非常适合状态监控和其他振动检测应用。

特性

密封封装提供出色长期稳定性

0 g 失调与温度的关系（所有轴）：0.75 mg/°C （最大值）

超低噪声频谱密度（所有轴）：75 μg/√Hz

低功耗VSUPPLY（LDO稳压器使能）

测量模式： 200 μA

待机模式： 21 μA

ADXL357BEZ-RL7集成电路功能电路原理以及引脚功能图
