ADV7842KBCZ-5视频处理芯片功能电路原理以及引脚图

2023/12/8 15:21:50
浏览次数: 9

ADV7842是一款高品质、单芯片、2:1多路复用HDMI“接收机和图形数字化仪与集成的多格式视频解码器。集成了一个双输入HDM14兼容接收器，支持最高1080p的所有HDTV格式和最高UXGA(60Hz时为1600X1200)的显示分辨率。

ADV7842集成了Xpressview“快速切换两个输入HDMI端口。Xpressview技术使用ADI公司基于硬件的HDCP引擎，可最大限度地减少软件开销，允许在不到1秒的时间内在任何HDMI输入端口之间快速切换。支持所有强制性HDMI143D电视格式，以及最高1080p、36位Deep Color的所有HDTV格式。ADV7842还集成了一个HDMIv1.4CEC控制器，支持功能发现和控制(CDC)功能。

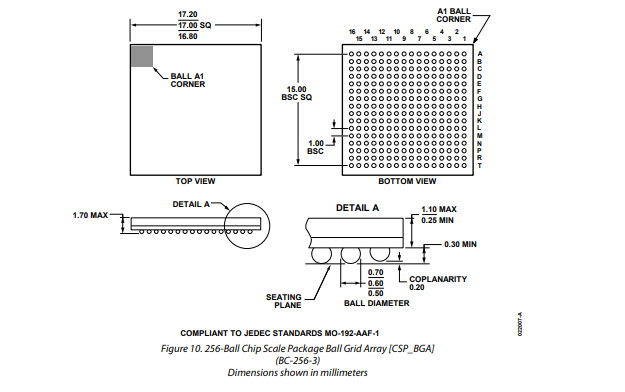

ADV7842KBCZ-5视频处理芯片功能电路原理以及引脚图

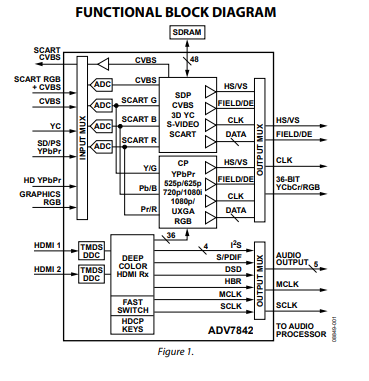

ADV7842KBCZ-5视频处理芯片功能电路原理以及引脚图
