ADP5052ACPZ-R7功能电路原理以及引脚图

2023/12/11 14:31:43
浏览次数: 7

ADP5052在一个48集成通用LDO调节器，具有低静态电流和低压差特性，提供高达200 mA的输出电流。，引脚LFCSP封装中集成了四个高性能降压调节器和一个200 mA低压差(LDO)调节器，可满足严苛的性能和电路板空间要求。器件可直接连接高达15 V的输入电压，无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。外部NFET可用于低端功率器件，以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达8 A的单路输出电流。通道3和通道4同时集成高端和低端MOSFET，以提供1.2 A输出电流。

ADP5052的开关频率可编程或同步至外部时钟。ADP5052的每个通道均集成一个精密使能引脚，可方便地设置上电时序或改变可调节UVLO阈值。

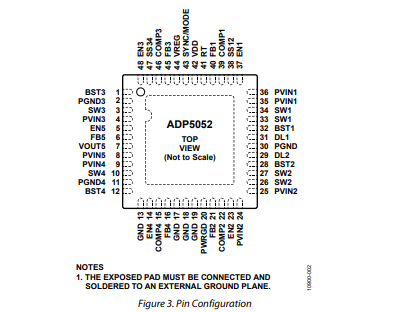

ADP5052ACPZ-R7功能电路原理以及引脚图
在线留言询价
