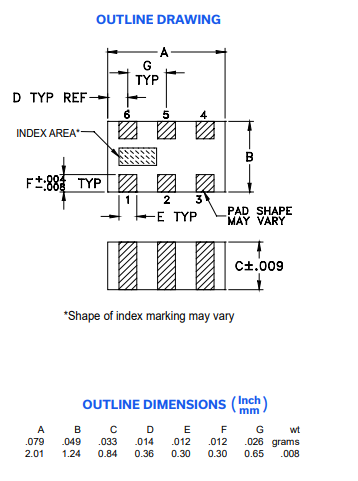

SCG-2-422+性能参数特性以及引脚图

2023/12/13 13:56:09

浏览次数: 4

SCG-2-422+是一款射频组合器，最大输入功率(连续波)为33.01 dBm，插入损耗-最大值为1.7分贝，最大工作频率为4200兆赫，工作频率-最小值2800兆赫，需要在-55摄氏度到100摄氏度之间进行工作，采用表面黏着的方式进行安装。

特性

隔离电阻器，外部100欧姆

插入损耗低，典型值为0.9 dB。

极好的振幅不平衡，典型值为0.1 dB。

极好的相位不平衡，典型值为1.5度。

高隔离，典型值为16 dB。

ESD非敏感

温度稳定LTCC技术

环绕式终端，可实现卓越的可焊性

成本低

SCG-2-422+性能参数特性以及引脚图
