NCS4-442+射频变压器功能电路原理以及引脚图

2023/12/13 14:28:28

浏览次数: 21

NCS4-442+是一款射频变压器，最小3300MHz，最大4200MHz，符合ROHS标准，插入损耗为1分贝，采用表面黏着的方式进行安装，并且需要在-40摄氏度到85摄氏度之间进行工作。

特性

宽带，3300至4200 MHz

低相位不平衡，5度，振幅不平衡，0.4 dB典型值。

微型尺寸，0.079“x0.049”x0.033“

LTCC施工

低成本

可水洗

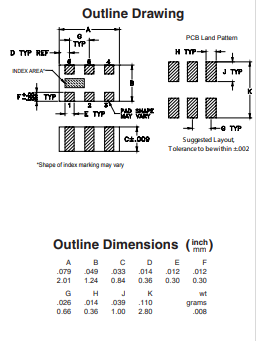

NCS4-442+射频变压器功能电路原理以及引脚图
