RCAT-07+固定衰减器功能电路原理以及引脚图

2023/12/13 14:37:55
浏览次数: 8

RCAT-07+（符合RoHS标准）是一款宽带固定衰减器，具有出色的衰减精度和平坦度。它最多可以处理2W。将包括薄膜电阻器的集成电路接合在优化的多层集成LTCC基板中，然后在受控的氮气气氛下用镀金盖和共晶AuSn焊料密封。这些衰减器已根据MIL对总泄漏、细微泄漏、热冲击、振动、加速度、机械冲击和HTOL的要求进行了测试。

特性

固定值吸收装置

宽带，DC-20 GHz

卓越的衰减精度和平坦度

迷你尺寸2.25毫米x 2.25毫米x 1.1毫米

陶瓷，密封，充氮

可水洗

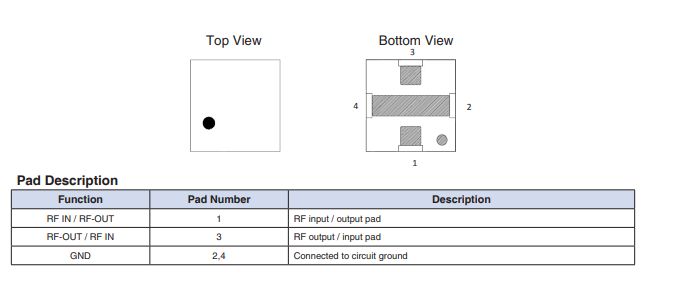

RCAT-07+固定衰减器功能电路原理以及引脚图
