SF-SM50+适配器功能电路原理以及轮廓图

2023/12/13 15:01:35

浏览次数: 6

SF-SM50+是一款射频连接器适配器，SMA-SMA，电缆安装，母-公，插孔插头，ROHS兼容，需要在-55摄氏度到100摄氏度之间进行工作。

特性

响应平淡

极好的VSWR，典型值为1.05:1。高达12.4GHz和1.15:1标准。高达18 GHz

低成本适配器

坚固耐用的不锈钢机身

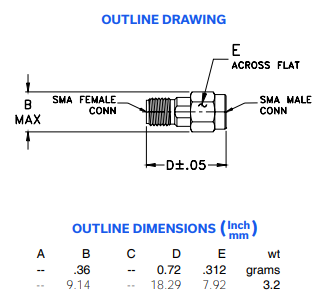

SF-SM50+适配器功能电路原理以及轮廓图
