MAAM-011100-TR1000可变增益放大器

2023/12/18 15:36:46
浏览次数: 8

MAAM-011100是一款易于使用的宽带通用可变增益放大器。其超过30dB的增益范围由单个控制引脚控制，并且在所有设置中保持50欧姆的匹配。MAAM-011100的工作频率从400 MHz到20 GHz，具有从+10 dB到-20 dB的平坦增益控制功能。在最大增益设置（VC=打开）下，它提供高达+18 dBm的功率和低于5 dB的噪声系数。

随着VC的增益降低，两者都成比例降低。在最大/最小增益设置下，输入IP3超过+15 dBm。该器件通常以VD＝+5 V、VG＝-0.5 V和0 V至-2 V的控制进行偏置。

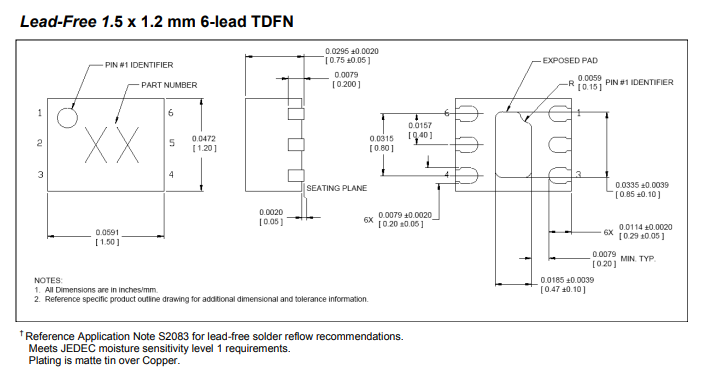

典型电流为70 mA，VG为-0.5 V。MAAM-011100非常适合用作功率放大器驱动器、增益微调块或接收或发送模式中的温度补偿。典型的应用包括Wi-Fi、LTE。点对点、智能弹药系统、电子战和防空系统。该设备安装在1.5 X 1.2 mm的无引线封装中，可使用标准的取放组装设备进行处理和放置。
