BFCN-4800+带通滤波器性能参数以及引脚图

2023/12/18 15:41:02

浏览次数: 24

BFCN-4800+是一款带通滤波器，中心或截止频率(fo/fc)为4800兆赫，输入/输出阻抗为50欧姆，插入损耗最大为2分贝，需要在-55摄氏度到100摄氏度之间进行工作，并且采用了表面黏着的安装方式。

特性

•良好的VSWR，通带时典型值为1.2:1

•小尺寸（0.126 x 0.063 x.037）

•温度稳定

•LTCC施工

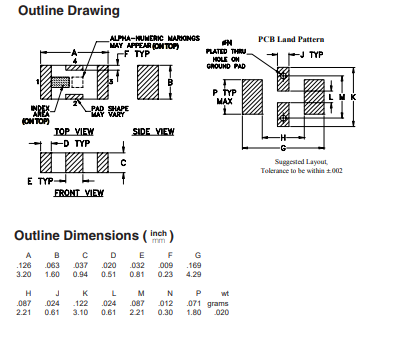

BFCN-4800+带通滤波器性能参数以及引脚图

上一篇：MAAM-011100-TR1000可变增益放大器下一篇：AD8223ARMZ-R7功能电路原理以及引脚图

在线留言询价

品牌

型号

数量

联系人

联系电话

邮箱

备注

在线咨询

推荐阅读

LT3652单芯片降压型电池充电器的电池温度监测与故障

点击次数: 2

2026-03-31

LT3652是一款完整的单芯片降压型电池充电器，可在4.95V至32V输入电压范围内工作。LT3652提供恒流/恒压充电特性，最大充电电流达2A，可通过外部编程设置。该充电器采用3.3V浮充电压反馈基准电压源，因此高达14.4V的任何电池浮充电压均可通过电阻分压器进行编程。电池温度监测与故障LT3652 可以通过在靠近电池组的位置使用 NTC（负温度系数）热敏电阻来支持电池温度监测。通过将一个 10kΩ、B = 3380 的 NTC 热敏电阻从 NTC 引脚连接到地，即可启用温度监测功能。如果不需要 NTC 功能，请保持该引脚悬空。NTC 引脚提供 50µA 电流，并监测 10kΩ 热敏电阻两端的压降。当该引脚上的电压高于 1.36V（0°C）或低于 0.29V（40°C）时，电池温度超出范围，LT3652 会触发 NTC 故障。NTC 故障状态将保持，直到 NTC 引脚上的电压对应于 0°C 至 40°C 范围内的温度。高温和低温阈值均包含对应于 5°C 的迟滞。如果希望提高工作充电温度，可以通过向 10k NTC 电阻添加串联电阻来扩展温度范围。添加一个 0.91k 电阻将使有效高温阈值提高到 45°C。在 NTC 故障期间，充电将停止，且两个状态引脚均被拉低。如果启用了定时器终止功能，定时器计数将暂停并保持，直到故障条件解除。
LT3010线性稳压器的输出电容与瞬态响应分析

点击次数: 1

2026-03-31

LT3010设计为在宽范围的输出电容下保持稳定。输出电容的等效串联电阻（ESR）会影响稳定性，尤其是在使用小容量电容时更为明显。建议使用最小1μF、ESR为3Ω或更小的输出电容，以防止振荡。LT3010是一款微功耗器件，其输出瞬态响应将是输出电容的函数。较大的输出电容值可以减小峰值偏差，并在负载电流发生较大变化时提供更好的瞬态响应。旁路电容用于去耦由LT3010供电的单个元件，这将增加有效输出电容值。使用陶瓷电容时需要额外考虑。陶瓷电容采用多种介电材料制造，每种材料在温度和施加电压下的特性各不相同。最常用的介电材料用EIA温度特性代码指定：Z5U、Y5V、X5R和X7R。Z5U和Y5V介电材料能够在小封装中提供高电容值，但它们往往具有较强的电压和温度系数，如下面两张图片所示。当用于5V稳压器时，一个16V 10μF的Y5V电容在直流偏置电压和工作温度范围内，其有效值可能低至1μF至2μF。X5R和X7R介电材料具有更稳定的特性，更适合用作输出电容。X7R类型在温度范围内具有更好的稳定性，而X5R价格更低且可提供更高的容值。使用X5R和X7R电容时仍需谨慎；X5R和X7R代码仅规定了工作温度范围和温度引起的最大电容变化。X5R和X7R电容的直流偏置引起的电容变化优于Y5V和Z5U电容，但仍可能显著到足以使电容值降至适当水平以下。电容的直流偏置特性往往随元件尺寸增大而改善，但应验证工作电压下的预期电容值。电压和温度系数并非唯一的问题来源。某些陶瓷电容具有压电响应。压电器件会因机械应力在其两端产生电压，类似于压电加速度计或麦克风的工作原理。对于陶瓷电容，这种应力可能由系统振动或热瞬变引起。
LT3010高压、微功率低压差线性稳压器的概述及特性

点击次数: 2

2026-03-31

LT3010是一款高压、微功率低压差线性稳压器。该设备能够提供50mA的输出电流，压降为300mV。LT3010设计用于电池供电或高压系统，其低静态电流（工作时为30μA，关闭时为1μA）使其成为理想的选择。LT3010的其他特性包括能够使用非常小的输出电容器进行操作。调节器稳定，输出仅为1μF，而大多数旧设备需要10μF至100μF的稳定性。可以使用小型陶瓷电容器，而不需要像其他稳压器那样添加ESR。内部保护电路包括反向电池保护、限流、热限制和反向电流保护。该设备可提供5V的固定输出电压和1.275V参考电压的可调设备。LT3010稳压器采用8引脚MSOP封装，带有外露焊盘，可增强热处理能力。特性宽输入电压范围：3V至80V低静态电流：30µA低压差电压：300mV输出电流：50mA热增强型8导联MSOP封装无需保护二极管固定输出电压：5V（LT3010-5）可调输出范围为1.275V至60V（LT3010）停机时1µA静态电流1µF输出电容稳定铝、钽或陶瓷电容器稳定蓄电池反向保护输出无反向电流热限制AEC-Q100符合汽车应用标准应用低电流高压稳压器电池供电系统的调节器电信应用汽车应用
ADA4899-1运算放大器电路板电路考虑事项

点击次数: 1

2026-03-31

在布置 ADA4899-1 电路板时，仔细且深思熟虑地关注细节将产生最佳性能。电源旁路、寄生电容和元件选择都会影响放大器的整体性能。PCB 布局由于 ADA4899-1 可以工作在高达 600 MHz 的频率下，因此必须采用射频（RF）电路板布局技术。应清除 ADA4899-1 引脚下方的所有接地层和电源层的铜箔，以防止在输入引脚对地和输出引脚对地之间形成寄生电容。如果在安装焊盘下方没有清除接地层，SOIC 封装的单个安装焊盘可能会向对地电容增加高达 0.2 pF 的电容。ADA4899-1 的低失真引出脚布局减少了输出与放大器反相输入端之间的距离。这有助于最大限度地减少反馈路径的寄生电感和电容，从而减少振铃和二次谐波失真。电源旁路ADA4899-1 的电源旁路已针对频率响应和失真性能进行了优化。下图显示了旁路电容的推荐值和位置。电源旁路对于稳定性、频率响应、失真和电源抑制比（PSR）性能至关重要。下图中所示的 0.1 µF 电容应尽可能靠近 ADA4899-1 的电源引脚。电解电容应直接紧邻 0.1 µF 电容。两个电源之间的电容有助于改善 PSR 和失真性能。在某些情况下，额外的并联电容有助于改善频率和瞬态响应。接地尽可能使用接地层和电源层。接地层和电源层可以降低电源层和接地回路的电阻和电感。输入、输出端子、旁路电容和 RG的回路应尽可能靠近 ADA4899-1。输出负载地和旁路电容地应返回到接地层上的同一点，以最大限度地减少寄生走线电感、振铃和过冲，并改善失真性能。ADA4899-1 封装具有一个外露焊盘。为了获得最佳的电气和热性能，请将该焊盘焊接到地。
AD7740的温度传感器应用及电源旁路和接地分析

点击次数: 1

2026-03-31

AD7740的温度传感器应用AD7740 可以与 AD22100S 温度传感器配合使用，以提供环境温度的数字测量值。AD22100S 的输出电压与温度乘以电源电压成正比。它使用单一 5 V 电源，其输出在 -50°C 时为 0.25 V，在 +150°C 时摆动至 4.75 V。通过将其输出馈入 AD7740，环境温度值被转换为数字脉冲串。图：将 AD7740 与温度传感器一起使用由于其比率特性，该应用提供了一种极具成本效益的解决方案。由于 5 V 电源被用作电压频率转换器 (VFC) 和 AD22100S 的参考，因此消除了对外部精密参考源的需求。电源旁路和接地在任何对精度要求重要的电路中，仔细考虑电源和接地回路的布局有助于确保达到额定性能。安装 AD7740 的印刷电路板应设计成将模拟部分和数字部分分离并限制在电路板的特定区域。为了最大限度地减少它们之间的电容耦合，数字地平面和模拟地平面应仅在一处连接，即靠近 AD7740 的位置，且不应重叠。避免在器件下方布设数字线路，因为这会将噪声耦合到芯片上。应允许模拟地平面在 AD7740 下方延伸，以避免噪声耦合。AD7740 的电源线应使用尽可能宽的走线，以提供低阻抗路径并减少电源线上的毛刺影响。像时钟这样的快速开关信号应使用数字地屏蔽，以避免向电路板的其他部分辐射噪声，且时钟信号绝不应布设在模拟输入附近。避免数字信号和模拟信号交叉。电路板两面的走线应相互垂直布设。这可以减少穿透电路板的馈通效应。微带线技术是最好的方法，但在双面电路板上并不总是可行。在这种技术中，电路板的元件面专门用于地平面，而信号走线则放置在焊接面。良好的去耦也很重要。所有模拟电源都应使用贴片电容去耦至接地 (GND)，即一个 10 µF 电容与一个 0.1 µF 电容并联，并尽可能靠近封装放置，理想情况下紧贴器件。...
