ADRF5023BCCZN射频开关芯片功能以及引脚图

2023/12/20 14:21:13

浏览次数: 9

ADRF5023是一种采用硅工艺制造的无反射单刀双掷（SPDT）开关。

ADRF5023工作频率为9 kHz至45 GHz，典型插入损耗为1.7 dB，隔离度为42 dB。该设备的RF输入功率处理能力对于直通路径为30dBm，对于端接路径为24dBm，并且对于RF公共端口处的热切换为30dBm。

ADRF5023需要3.3 V的正电源和−3.3 V的负电源。该设备采用互补金属氧化物半导体（CMOS）/低压晶体管到晶体管逻辑（LVTTL）兼容控制。

ADRF5023还可以在施加单个正电源电压（VDD）的情况下工作，而负电源电压（VSS）接地。在这种操作条件下，保持小信号性能，同时降低开关特性、线性度和功率处理性能。详见数据表中的表2。

ADRF5023采用20引脚、3.0 mm×3.0 mm、符合RoHS标准的陆栅阵列（LGA）封装，可在−40°C至+105°C温度范围内工作。

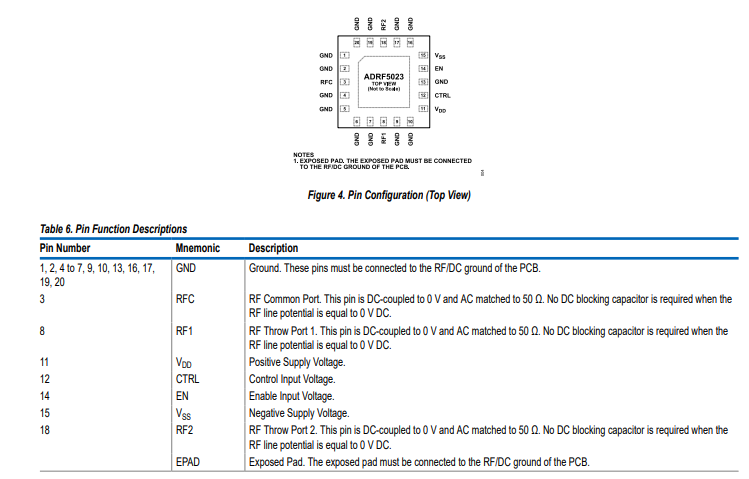

ADRF5023BCCZN射频开关芯片功能以及引脚图
