AD8309ARUZ-REEL7放大器功能特性以及引脚图

2023/12/21 14:17:10
浏览次数: 3

AD8309是一款基于连续检波技术的500 MHz检波对数放大器，适用于蜂窝基站、雷达及其它无线电收发器应用中的接收信号强度指示(RSSI)与相位检测。

该器件提供100 dB动态范围，在中间80 dB范围的精度为±0.4 dB，工作频率最高可达500 MHz。对数输出与输入信号的对数成正比，可在100 dB输入范围内提供0.4 V至2.5 V直流信号。

该器件还提供限幅器输出，可将输入信号放大100 dB，并提供稳定的限幅输出，最大相位偏差为±100 ps。这一限幅器输出对于解调FSK和PSK调制信号很有用。AD8309采用2.7 V至5.5 V直流单电源供电，典型功耗为20 mA，并采用16引脚塑料TSSOP封装。

特性

• 动态范围：100 dB –78 dBm至+22 dBm (Re 50 O)

• 可编程限幅器增益和输出电流

差分输出至10 mA，2.4 V峰峰值

总增益：100 dB，带宽：500 MHz

恒定相位（典型延迟偏差：680 ps）

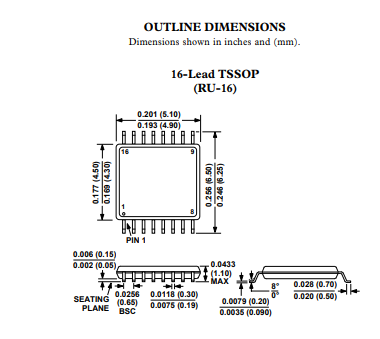

AD8309ARUZ-REEL7放大器功能特性以及引脚图
