AD9780BCPZ数模转换器功能特性以及引脚图

2023/12/21 14:33:58
浏览次数: 11

AD9780/AD9781/AD9783分别为引脚兼容、高动态范围、12/14/16位分辨率、双通道数模转换器(DAC)，采样速率最高可达500 MSPS。这些器件具有适合直接变频传输应用的特性，其中包括增益与失调补偿，而且能够与ADL5370等模拟正交调制器无缝接口。

专有动态输出架构能够将能量从基频移至像频，即使高于奈奎斯特频率，模拟输出也能进行合成。 通过串行外设接口(SPI)端口可提供完全编程能力，还针对无控制器的应用提供了一些引脚可编程特性。

特性

• 高动态范围、双DAC器件

• 低噪声与交调失真

• 单载波W-CDMA ACLR = 80 dBc (61.44 MHz 中频)

• 创新的开关输出级能够让可用输出超过奈奎斯特频率

• LVDS输入以双端口或可选交错式单端口方式工作

• 差分模拟电流输出可在8.6 mA至31.7 mA满量程范围内编程

• 辅助10位电流DAC具有源电流/吸电流能力，用于消除外部失调零点

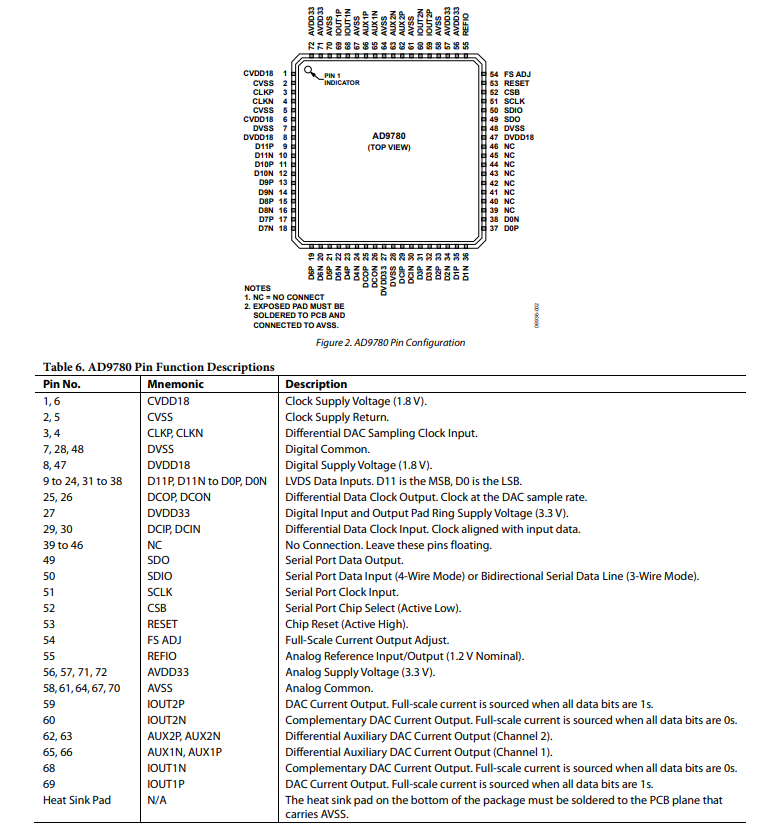

AD9780BCPZ数模转换器功能特性以及引脚图
