RMK-5-51+倍频器功能特性以及引脚图

2023/12/22 15:59:42
浏览次数: 7

RMK-5-51+是一款具有成本效益的X5倍频器，它利用专门选择的硅肖特基二极管和兼容的滤波器电路来实现低转换损耗，同时在F5输出附近具有高抑制率。它使RMK-5-51+成为广泛应用的理想选择。这款小巧的塑料外壳高0.25英寸x 0.31英寸x 0.16英寸，可水洗，符合RoHS标准。

•高dBc抑制相邻谐波

•低成本

•可水洗

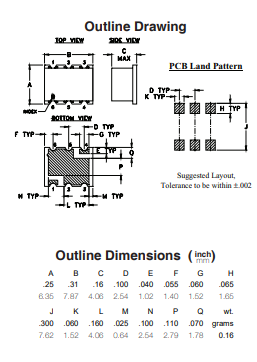

RMK-5-51+倍频器功能特性以及引脚图
