SCG-3-392+功率分配器功能特性以及引脚图

2023/12/22 16:04:47

浏览次数: 5

Mini Circuits新型LTCC 0°功率分配器，型号SCG-3-392+，提供的操作性能和尺寸组合。突出的相位和振幅不平衡使该部件成为各种系统和子系统设计中使用的通用构建块。

特性

隔离电阻器，外部150欧姆

插入损耗低，典型值为1.2 dB。

极好的振幅不平衡，典型值为0.2 dB。

极好的相位不平衡，典型值为5度。

高隔离，典型值18 dB。

ESD非敏感

温度稳定LTCC技术

环绕式终端，可实现卓越的可焊性

成本低

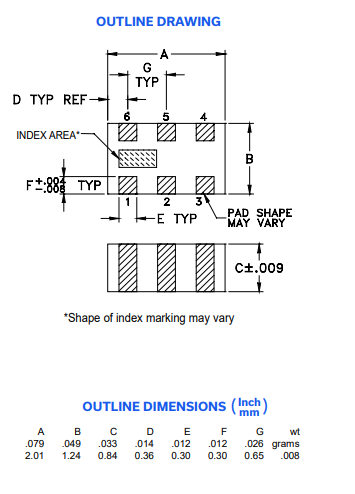

SCG-3-392+功率分配器功能特性以及引脚图
