RBDC-20-63+定向耦合器功能特性以及引脚图

2023/12/25 14:24:37

浏览次数: 21

RBDC-20-63+是一款定向耦合器，其最大输入功率(连续波)为23.98 dBm，具有1.6分贝的插入损耗，并且其终端数量为6，最大工作频率为6000兆赫，需要在-40摄氏度到85摄氏度之间进行工作，并且采用表面黏着的安装方式。

特点

•宽带，DC-6000 MHz

•插入损耗低，典型值为1.1 dB。

•输入/输出端口具有出色的回波损耗，是信号抽头的理想选择

•温度稳定

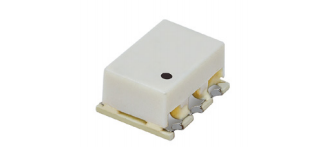

RBDC-20-63+定向耦合器功能特性以及引脚图
