LEE-19+宽带低功率放大器功能特性以及电气规格表

2023/12/25 14:52:29

浏览次数: 4

LEE-19+是一款宽带低功率放大器，工作频率最小0MHz，最大8000MHz，1功能，双极性，符合ROHS标准，外壳FG873，4引脚，需要在-40摄氏度到85摄氏度之间进行工作，并且采用表面黏着的安装方式。

功能

•宽带，50Ω

•典型值高达+17.3 dBm。输出功率

•平坦的输出功率

•10 GHz可用性（型号LEE-19+、-29+、-39+）

•高IP3，典型值高达+33 dBm。

•MCLPTM（迷你电路无引线封装）（长）3.0 x（宽）3.0 x x（高）0.89mm塑料外壳

•裸露的金属底部

•封装散热效果极佳

•热阻低，可靠性高

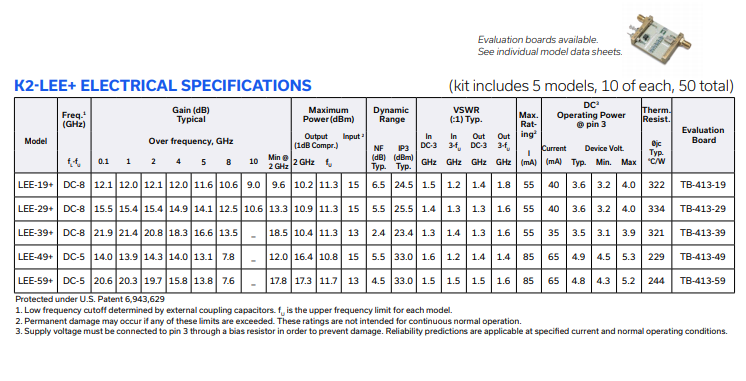

LEE-19+宽带低功率放大器功能特性以及电气规格表
