KC2-11+倍频器功能特性以及引脚图

2023/12/26 14:18:34
浏览次数: 6

KC2-11+是一款倍频器，工作频率最小500MHz，最大1100MHz，最大13.5dB转换损耗，符合ROHS标准，DZ885外壳，10针。除此之外，还具备最大23 dBm的输入功率(连续波)，需要在-55到100摄氏度之间进行工作，并且采用了表面黏着的方式进行安装。

特性


•转换损耗低，典型值为10.5 dB

•LTCC设计

•低调，0.085“

•低成本

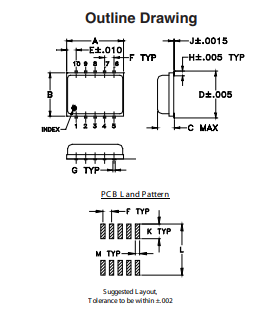

KC2-11+倍频器功能特性以及引脚图
