QAT-12+固定衰减器功能特性以及电气规格表

2023/12/26 14:24:03

浏览次数: 5

QAT-12+是mini的一款固定衰减器，其工作频率最小0MHz，最大50000MHz，QFN-6，衰减标称值为12.5分贝，其特性阻抗为50 Ω，最大输入功率(连续波)为30.41 dBm，采用表面黏着的安装方式。

特性

•2X2mm QFN封装

•功率处理高达2W

•卓越的精度和平坦度

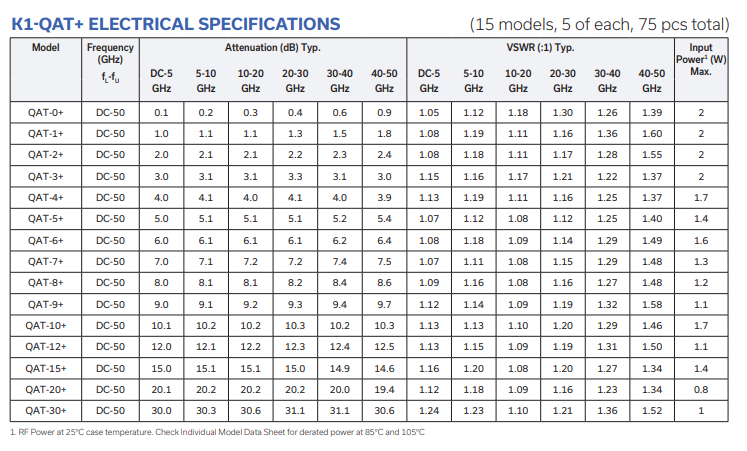

QAT-12+固定衰减器功能特性以及电气规格表
