LFCN-2400+滤波器功能特性以及引脚图

2023/12/26 14:28:54
浏览次数: 5

LFCN-2400+是mini的一款滤波器，其最小5段，最大5段，2800MHz，符合ROHS标准，陶瓷，外壳FV1206，4针，衰减频率(+/-δf)-最大值为900000 kHz，最小为800000 kHz，并且在最大频率时的衰减为30分贝，最小频率时的衰减为20分贝，平均输入功率为7W，插入损耗值最大为3分贝，需要在-55摄氏度到100摄氏度之间进行工作，并且采用了表面黏着的安装方式。

特性


出色的动力操控，9W

小尺寸

5个部分

温度稳定

LTCC施工

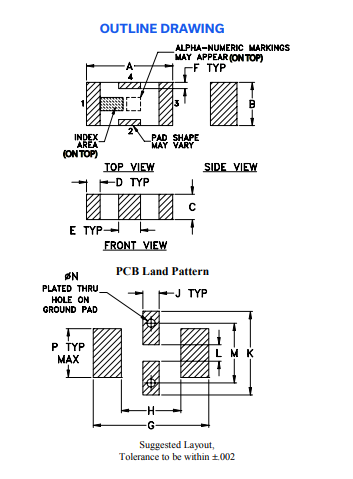

LFCN-2400+滤波器功能特性以及引脚图
在线留言询价
